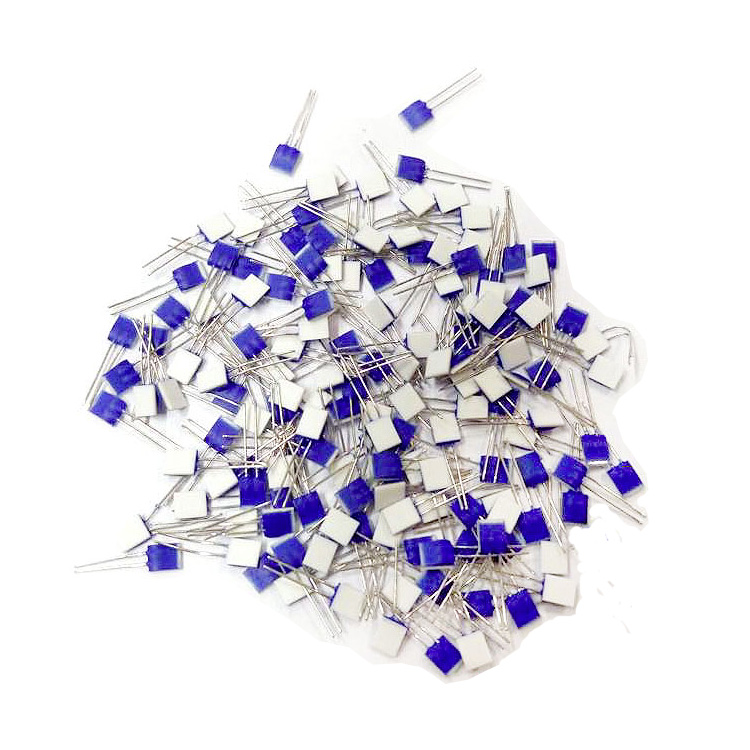

薄膜铂电阻

简要描述：PT100A薄膜铂电阻是由Heraeus公司出厂.根据不同使用范围,传感器分为四组主要类型,用于超低温测量(始于 -196 °C),低温测量(到 +400 °C),中温测量(到 +600 °C)及高温测量(到 +1000°C)。为100, 200, 500, 1000 和 10000 Ohm的电阻值可供使用。

产品型号：pt50,pt100,pt1000
厂商性质：
更新时间：2024-01-29
访问次数：2208

产品咨询联系我们

产品分类

详细介绍

工业用薄膜铂热电阻作为新一代的温度测量和调节传感器，通常用来和显示仪表等配套，以直接测量各种生产过程中-79℃～600℃范围内液体，蒸汽和气体介质及固定表面等温度。

技术参数

热电阻感温元件在0℃的电阻值（R0）

分度号Pt100　B级　R0=100±0.12Ω

铂热电阻的电阻与温度关系一般可用以下关系表示：在-79～0℃范围内

Rt=R0{1+At+Bt2+C(t-100℃)t3}

Rt=R0(1+At+Bt2)

Rt 为t℃时热电阻的电阻值（Ω）

式中的R0为0℃时热电阻的电阻值（Ω）

t为被测介质温度（℃）

A、B、C等均为有关的分度常数

测量范围和准确度

热电阻类别	分度号	精度等级	测温范围℃	允许偏差△t　℃
WZP型薄膜铂热电阻	Pt100	B级	-79～600	±（0.3 +0.005︱t︱）

□ 型号和规格

型　号	尺寸mm	0℃标称电阻	测温范围℃
d	b	w	i	ø
MWFT-1	0.5	4	2	8	0.2	100Ω	-79～400
MWFT-2	0.5	10	3	10	0.2	100Ω	-79～500
MWFT-3	0.5	15	3	10	0.25	100Ω	-79～600

薄膜铂热电阻的优点

薄膜铂热电阻的优点，已成为铂热电阻元件的主体，其鲜明的优点体现如下：

① 体积细小目前*小尺寸的薄膜铂热电阻元件，其宽度为3μm，长度1.6mm，厚度为0.6mm;

② 响应时间快在τ0.5 的条件下，水流速V=0.2m/s 时仅为0.05s，空气流速V=1m/s 时仅为4s;

③ 一致性好自动化的生产和检测线，使元件具有良好的一致性;

④ 机械性能好抗震、抗振动等机械性能明显优于绕丝类铂热电阻元件;

⑤ 精度高除常规的 B 级、A 级外，还可提供1/3B 级及1/10B 级精度的元件;

⑥ 测温范围宽从-196℃到1000℃的薄膜铂热电阻元件已经出现并投入应用，*高温度达到1250℃的产品已在研发，不久将可面市;

⑦ 结构多样化从传统的带引线结构，到无引线的SMD 产品以及适应于各种特殊领域的特殊结构的产品已经面市;

⑧ 长期稳定性好在元件的极限温度工作超过1000 小时后，其电阻值的变化<0.02%;

⑨ 标称阻值多从 Pt6.8 到Pt10k 的产品均已投入市场;
