详细介绍

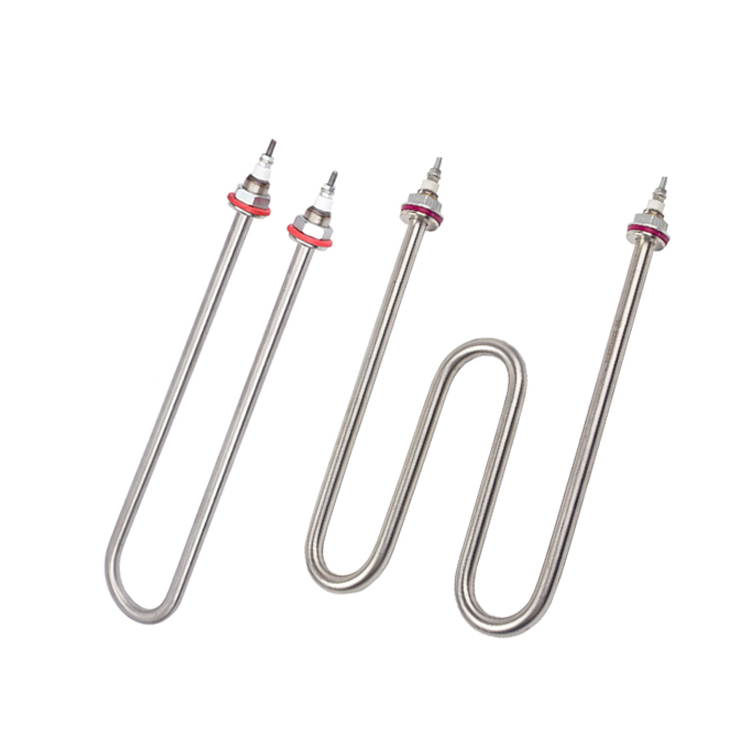

产品名称：不锈钢电热管
规 格：6-50mm（按需订制）
电 压：36V 、110v 、220v、380v
功 率：按需订制
外形结构：U型 W型（M型） O型（圆形） I型 异型
JGQ1、2、3型管状电热元件
一、 用途
JGQ型电热元件用于安装在空气加热系统的吹风管道中，作吹送热空气用，也可作为各种烘箱、电炉的发热元件。管子材料为不锈钢、其z高工作温度为300℃。
二、 技术数据
型号 | 电压 （V） | 功率（KW） | 外型尺寸mm | 每支重量（公斤） | ||
A | B | C | ||||
JGQ1-220/0.5 | 220 | 0.5 | 490 | 330 | - | 1.25 |
JGQ1-220/0.75 | 220 | 0.75 | 690 | 530 | - | 1.60 |
JGQ2-220/1.0 | 220 | 1.0 | 490 | 330 | 200 | 1.83 |
JGQ2-220/1.5 | 220 | 1.5 | 690 | 530 | 400 | 2.62 |
JGQ3-380/2.0 | 380 | 2.0 | 590 | 430 | 300 | 3.43 |
JGQ3-380/2.5 | 380 | 2.5 | 690 | 530 | 400 | 4.00 |
JGQ3-380/3.0 | 380 | 3.0 | 790 | 630 | 500 | 4.50 |
三、 使用说明
1. 电热元件一般都是错列布置在管道中，使流过的空气能充分加热，管道的四周应用绝缘层一减少热损失。其典型的安装方式举例如下：
2. 电热元件之间的距离与风速有关，一般风速在8-12米/秒较为合适，过高增加压头损失，过低影响效率。
3. 元件的电接头应放在保温层、加热室以外，接线时勿用力过猛。
4. 电热元件的工作电压不得超过其额定值的10%，外壳应有效接地。
5. 电热元件工作环境：湿度不大于95%，无爆炸性、腐蚀性气体。
6. 电热元件应贮藏在干燥之处，若因长期放置其对地绝缘电阻低于1MΩ时，可在200℃左右的烘箱中干燥若干小时即可恢复。
7. 紧固螺母为M22*1.5，长为45mm。
