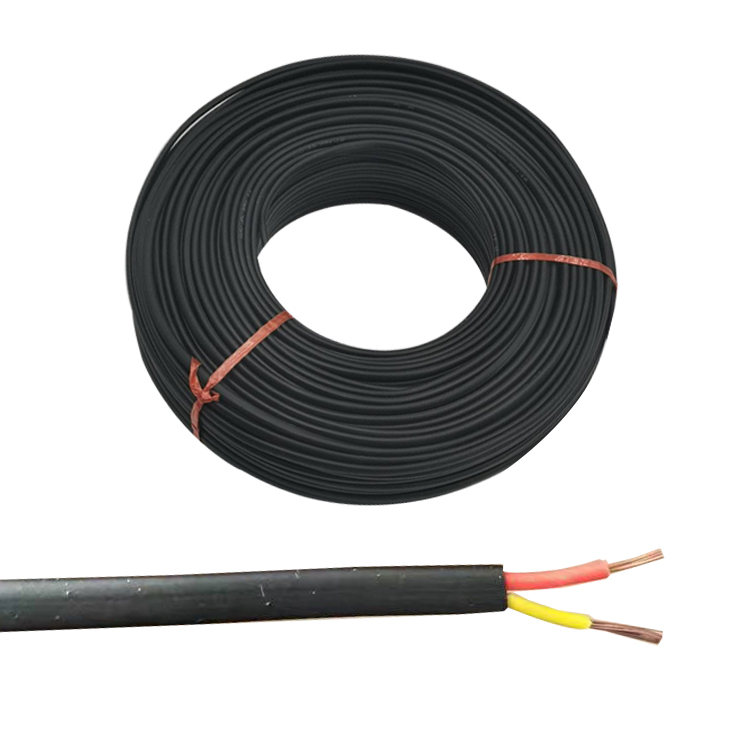

钨铼补偿导线

简要描述：钨铼补偿导线分为WC3/25和WC5/26热电偶用补偿导线

产品型号：
厂商性质：
更新时间：2024-02-01
访问次数：1368

产品分类

详细介绍

钨铼补偿导线分为WC3/25和WC5/26热电偶用补偿导线，适合于在冶金、化工、石油、航空、机械、玻璃工业、核工业等领域使用。补偿导线正极用铜，负极合金成份（Ｗｔ％）为∶Ｎｉ２．０～３．５，Ｃ０．０４～０．１，Ｓｉ０～０．２，Ｃｕ余量。在０～２００℃温度范围内使用，允差为±（３～５）℃。测量误差小，成本低。

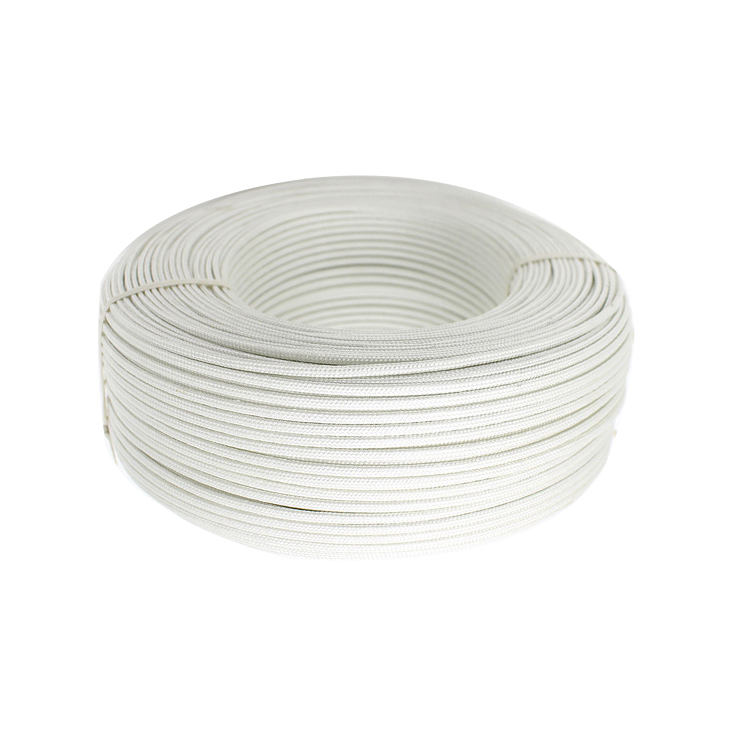

钨铼补偿导线的作用是来延伸热电极即移动热电偶的冷端与显示仪表联接构成的测温系统。补偿导线一般用在热电偶上，而热电偶补偿导线的绝缘层和护层根据环境的要求所选用的材料又不一样，护套材料有聚氯乙烯（耐温105度），氟塑料（耐温260度），低烟低卤聚氯乙烯（耐温90度）及无碱玻璃丝（耐温450度）几种，进口上等氟塑料可以耐温260℃，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。热电偶补偿导线使用温度可以在—60-260℃，属于当代国内先进水平。主要应用于各种测温装置上，补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC、WC。

钨铼补偿导线产品标准：
补偿导线标准执行：GB/T4989-94（S．R型热电偶）
JB/T9496-99（WRe3/25热电偶）(WRe5/26热电偶)

补偿导线型号	配热电偶分度号	100℃电势标称值uv	200℃电势标称值uv	允差		材料
补偿导线型号	配热电偶分度号	100℃电势标称值uv	200℃电势标称值uv	精密级	普通级	正级	负级
SC RC	S R	645	1440	±10uv	±60uv	Cu	Cu—Ni
WC3/25	WRe3/25	1145	2602	±20uv	±48uv	Cu	Cu—Ni
BC	B					Cu	Cu
WC5/26	WRe5/26	1451	3089		±51uv	Cu	Cu—Ni
