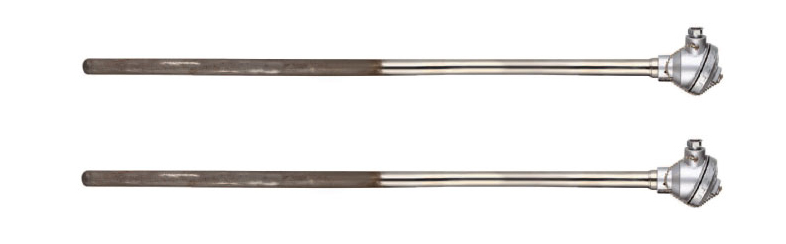

循环硫化床热电偶

简要描述：循环硫化床热电偶使用于电厂循环硫化床锅炉、球磨机、磨煤机和水泥厂、冶炼厂等对温度传感器保护管磨损严重的场合。循环硫化床热电偶是循环硫化床锅炉炉膛温度测量的产品

产品型号：
厂商性质：
更新时间：2024-01-29
访问次数：1740

产品分类

详细介绍

循环硫化床热电偶是我司根据现场使用和结合现场改良而定型生产的对循环硫化床锅炉炉膛温度测量的产品。

循环流化床热电偶特点
循环流化床热电偶外护管具有耐高温、耐氧化、耐硫化、耐磨、抗冲击、抗腐蚀、抗热震性、使用寿命长、价格适中和产品能长期使用在≤1350℃温度的特点，整支产品具有抗震动结构设计。

热电偶使用寿命
循环流化床热电偶保护管参考使用寿命6-10月。

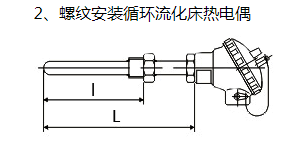

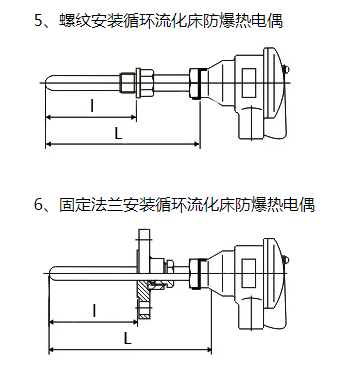

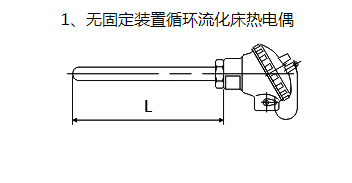

循环流化床热电偶外形示意图

循环流化床热电偶选型表

WR①②-③-④⑤⑥⑦⑧-⑨/⑩/⑪-⑫-⑬

①温度传感器类别
[N]：K型热电偶（镍铬-镍硅）
[P]：S型热电偶（铂铑10-铂）

②热电偶对数
[省略]：单支热电偶
[2]：双支热电偶

③热电偶特殊用途标记
[NM]：耐磨结构设计

④安装固定形式
[1]：无固定装置
[2]：固定螺纹（螺纹尺寸由使用单位提供）
[3]：活动法兰
[4]：固定法兰安装（法兰尺寸由使用单位提供）

⑤ 热电偶接线盒
[3]：防水接线盒
[4]：防爆接线盒
[5]：不锈钢接线盒

⑥ 热电偶直径
[0]：Φ16mm套管
[1]：Φ22mm套管
[2]：Φ25mm套管

⑦耐磨头材料/*高使用温度/用途
[8]：铁铝瓷T8/1300℃/专用于循环硫化床炉膛温度测量
[N]：特殊保护管材质和结构定制产品

⑧测温元件形式
[8]：进口Inconcl镍基合金外护管铠装热电偶芯/常规配置
[9]：进口偶丝/超长使用寿命

⑨热电偶总长L（单位：mm）
[***]：***/注1

⑩插入长度l（单位：mm）
[***]：***/注1

⑪耐磨段长度
[3]：耐磨头长度300mm（通常直径Φ16mm耐磨热电偶选用）
[4]：耐磨头长度400mm（通常直径Φ22mm耐磨热电偶选用）
[5]：耐磨头长度500mm（通常直径Φ25mm耐磨热电偶选用）
[9]：其他尺寸

⑫热电偶精度等级
[2]：Ⅱ级精度/国内热电偶生产厂常规供货
[1]：I级精度/协议供货

⑬固定法兰和非标准螺纹安装补充说明
[螺纹要求]：螺纹尺寸及材质要求/见注2
[法兰要求]：法兰规格尺寸及法兰材质要求/见注2

注1：WR□□-NM-13□□□和WR□□-NM-33□□□型循环流化床热电偶选型时仅需要确认总长L(总长等于插深)和耐磨段长度即可；WR□□-NM-2□□□□和WR□□-NM-4□□□□型循环流化床热电偶选型时必须标注总长、插入深度和耐磨段长度，通常约定：总长=插深长度+150mm。
注2：循环流化床热电偶如选用固定法兰或螺纹安装方式，用户订货时必须标注法兰标准/法兰规格/法兰材质或螺纹尺寸/螺纹材质要求。
