固定螺纹式热电偶

简要描述：工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。

产品型号：
厂商性质：
更新时间：2024-01-29
访问次数：1488

产品咨询联系我们

产品分类

详细介绍

工业用装配式热电偶作为一种温度传感器，通常和显示仪表，记录仪表和电子调节器配套使用。装配式热电偶可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。

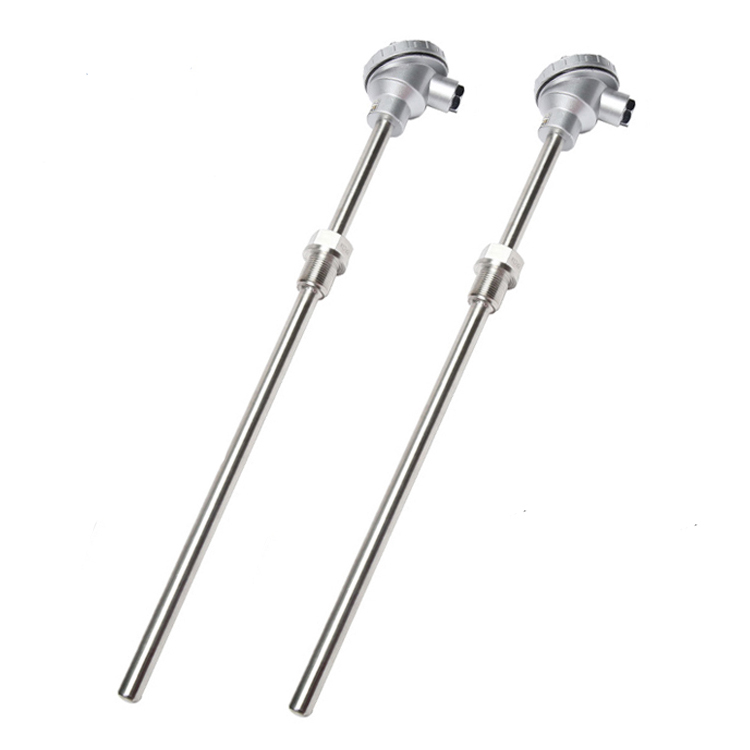

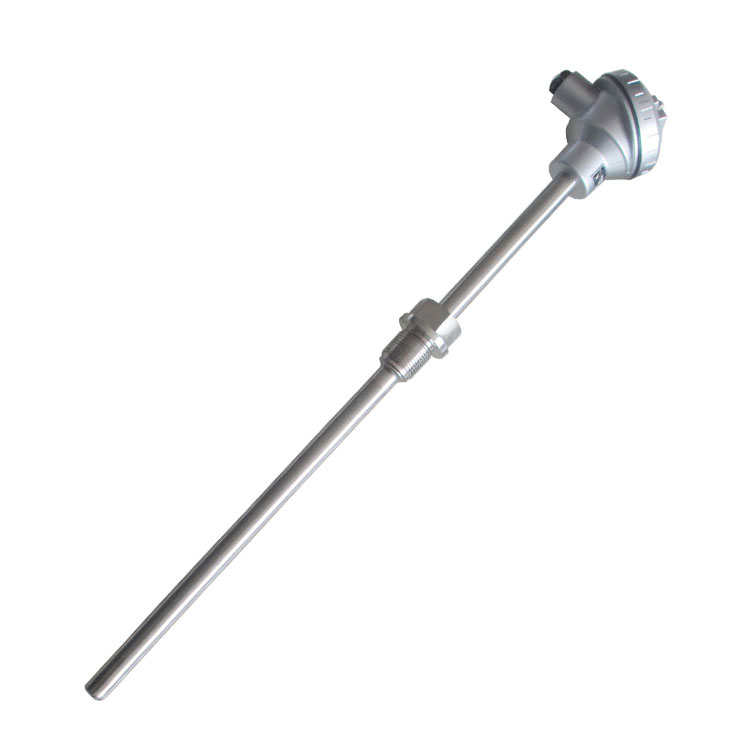

固定螺纹式热电偶：

装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

测量范围及允许误差范围

热电偶类别	代号	分度号	测量范围	基本误差限
镍铬－康铜	WRK	E	0－800℃	±0.75%t
镍铬－镍硅	WRN	K	0－1300℃	±0.75%t
铂铑 13 -铂	WRB	R	0-1600℃	±0.25%t
铂铑 10 －铂	WRP	S	0－1600℃	±0.25%t
铂铑 30 －铂铑 6	WRR	B	0－1800℃	±0.25%t

注：t为感温元件实测温度值（℃）

热电偶时间常数

热惰性级别	时间常数（秒）	热惰性级别	时间常数（秒）
Ⅰ	90－180	Ⅲ	10－30
Ⅱ	30－90	Ⅳ	＜10

热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶*小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。

规定的长时间使用温度（℃）	试验温度（℃）	绝缘电阻值（Ω）
≥600	600	72000
≥ 800	800	25000
≥1000	1000	5000

订货需知：
1.注明热电偶型号、分度号、使用温度范围。
2.热电偶保护管直径、长度、材质等。
3.有紧固件、法兰装置的，需提供相关尺寸。
