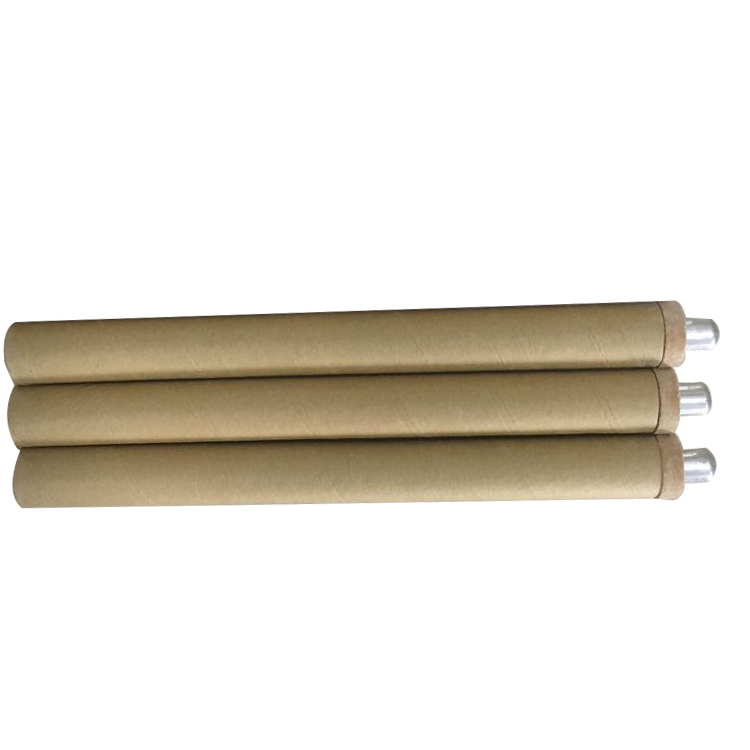

快速测温热电偶用于测量钢水及高温熔融金属的温度，是一次性消耗式热电偶。它的工作原理是根据金属的热电效应，利用热电偶两端所产生的温差电热测量钢水及高熔融金属温度。

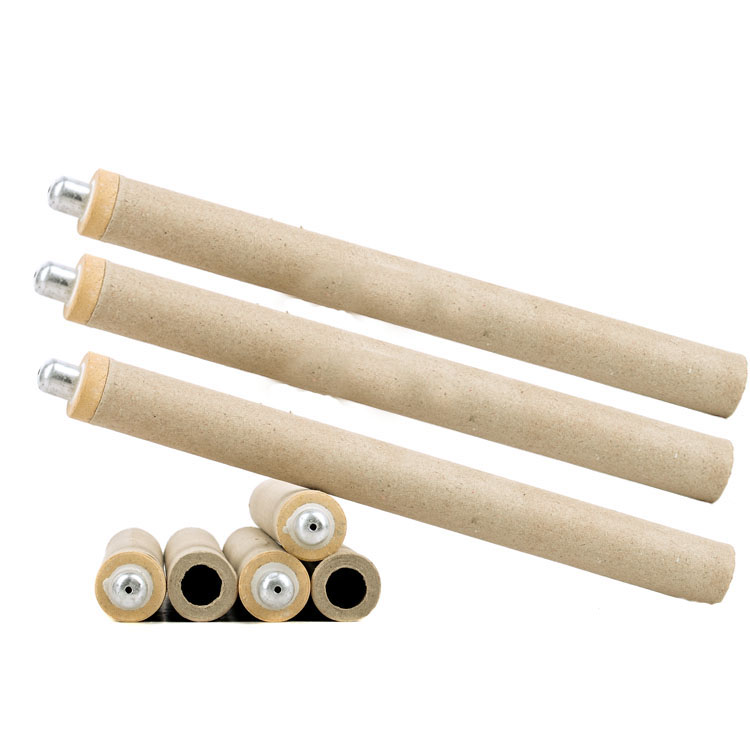

热电效应，利用热电偶两端所产生的温差电热测量钢水及高熔融金属温度。快速热电偶的结构，它主要由测温偶头与大纸管构成。偶头主要有正负偶丝焊接在补偿导线上，补偿导线穿嵌在支架上，支架外套有小纸管，偶丝以石英支撑和保护。*外装有防渣帽，全部零组件集中装入泥头中并以耐火填充剂粘合成一整体，而不可拆卸，故为一次性使用。

使用方法

1、根据测量的对象和范围，选择适当保护纸管长度及适用的测温枪。

2、把快速热电偶装在测温枪上，并使二次仪表指针（或数显器）回零，这时说明接触良好，可以进行测量。

3、快速热电偶插入钢水深度以300－400mm为宜，测量时不要测到炉壁或渣子上，做到：快、稳、准，当二次仪表得到结果时，应立即提枪，快速热电偶在钢水中浸渍时间不得超过5秒，否则易烧毁测温枪。

4、测温枪从炉内提出后，取下使用过的热电偶，并装上新的，停顿几分钟，准备下次测量。不得连测连拆，否则造成温差波动。

规格型号及性能

运输与贮存

产品在装卸时要小心轻放，运输过程中，不得受潮，产品应贮存在相对湿度不大于80%，空气流通，不含有引起产品腐蚀的有害气体，整箱摆放在干燥的仓库中。

热电偶工艺说明

1、消耗式快速热电偶（测温探头），是为炼钢、炼铁工艺过程（包括电炉、转炉、精炼炉、LF炉、吹氧站、钢包、铁水包、中间包等）中测量金属液体温度而设计的温度传感器。
2、快速热电偶是通过测量热电动势来实现测温的，其主要部分是偶头，它由两种不同金属材料组成，将补偿导线、U型石英管、塑料支架、高温泥头、保护帽和纸管组成一体。尽管是一种消耗式产品，但它的性能将直接影响被测产品的质量，因此对于快速热电偶的生产环节，各种组成的质量、安装、焊接、技验、库存保管等要求十分严格。
3、使用时只需通过测温枪的连接，再由人工或机械方式插入一定深度的高温熔体中，将得到的热电动势传送到智能化显示设备上，便可得到熔体的温度值。

技术参数

分度号：WRe3/25 上限温度1820℃
S（铂铑10-铂）上限温度1760℃
R（铂铑13-铂）上限温度1760℃
B（铂铑30-铂铑6）上限温度1800℃
允差：普通级（P）±5℃精密级（J）±2℃
丝材精度：钯点（1554℃）（P）±3℃（J）±1.5℃
纸管长度：300~1800mm（可按需定制）
保护帽：钢或铝
测成率：≥98%
响应时间：≤5s
