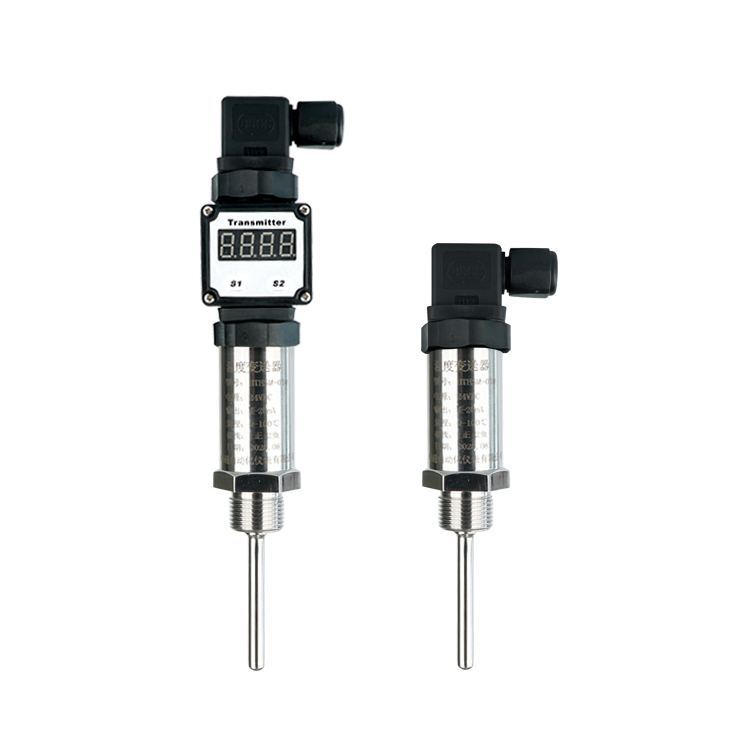

小巧型一体化温度变送器
小巧型一体化温度变送器是采用进口元件，用不锈钢材料封装的，它与电气线路形成一体，体积小巧，应用方便，它精度高，稳定性好，耐振，适应各种工业现场的需要，该产品主要应用于石油、化工、机电设备、制药、食品及小型试验装置等。温度变送器的工作原理是：热电偶（阻）在工作状态下所测得的热电势（电阻）的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。
应用：
通常和显示仪表，记录仪表，电子计算机等配套使用。输出4-20mA直接测量各种生产过程中-200-1200℃范围内液体，蒸汽和气体介质及固体表面温度。
特点
二线制输出4-20mA，抗干扰能力强；
节省补偿导线及安装温度变送器费用；
测量范围大；
全部316不锈钢封装，坚固耐用；
赫斯曼电气连接，使用方便；
小型化设计，方便使用；
主要技术指标：
输入信号：Pt100 Pt1000等热电阻及各种类型热电偶
测量范围：-200～1200℃
准确度：0.2 0.5%FS
输出信号：4～20mADC二线制
供电电源：12～36VDC
负载电阻：Rmax=50×(Us-7.5V)
稳定性：±0.1%FS/年
环境温度：-40～85℃
环境湿度：≤95%RH
承压能力：10MPa
外壳材料：1r18Ni9Ti
防护等级：IP65
重量：0.6Kg(Φ6 L=200mm)
信号传输条件：DIN赫斯曼插头
图例说明：
1、接线线缆引出孔；2、赫斯曼接头；3、连接件；4、不锈钢壳体或散热片；5、安装螺纹；6、保护管
注：赫斯曼接头内：“1”接24V电源+；“2”接4-20mA信号输出；“3”和“4”为空
选型：
口-( ℃)-口-口-口--（L×I）小巧型温度变送器 | |||||||
小巧型温度变送器 | |||||||
代码 | 输入类型 | ||||||
P | Pt100热电阻 | ||||||
C | Cu50热电阻 | ||||||
K | K分度热电偶 | ||||||
E | E分度热电偶 | ||||||
S | S分度热电偶 | ||||||
M | 用户指定 | ||||||
代码 | 测量范围 | ||||||
（℃） | 用户指明 | ||||||
代码 | 安装方式 | ||||||
C1 | M27×2 | ||||||
C2 | M16×1.5 | ||||||
C5 | 其它（用户指定） | ||||||
代码 | 保护管材质 | ||||||
G1 | 1Cr18Ni9Ti | ||||||
G2 | 304不锈钢 | ||||||
G3 | 316不锈钢 | ||||||
G4 | 陶瓷 | ||||||
G5 | 钢玉管 | ||||||
代码 | 保护管直径 | ||||||
D1 | Φ12 | ||||||
D2 | Φ16 | ||||||
D3 | 用户指定 | ||||||
代码 | 插深 | ||||||
L×I | L×I= mm(用户指定,L代表总长,I代表插深) | ||||||
