卡簧热电偶通过卡簧将热电偶端部与被测物的表面紧贴,以提高测量的可靠性和准确性。它与显示仪表等配套使用，可直接测量 0~400 ℃范围内的温度。卡簧热电偶安装是将其固定在被测物体上面，先将连接螺栓拧紧在被测物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，后拧上锁紧卡套。
卡簧热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同。

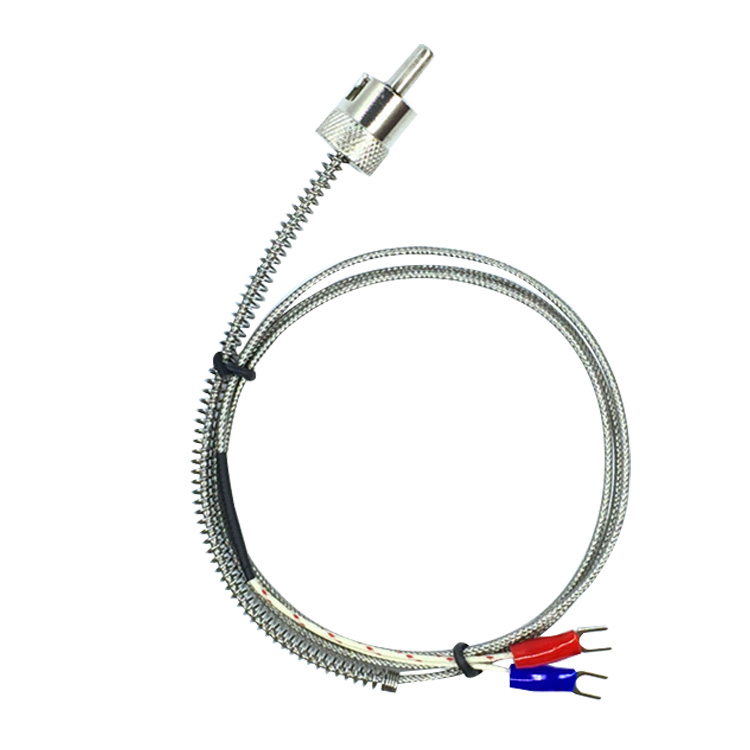

卡簧热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,卡簧及热电偶导线等组成。
型号 | 分度号 | 测温范围 ℃ | 热响应时间 t0.5s | 保护管材料 | |
WRET-01 | E （ EA-2 ） * | 0-400 | <5 | 不锈钢 1Cr18Ni9Ti | |
WRNT－01 | K （ EU-2 ） * | 0-400 | <5 | 不锈钢 1Cr18Ni9Ti | |
规格 | 连接螺栓mm | ||||
总长 Lmm | 保护管 l mm | ||||
1000 1500 2000 2500 3000 3500 4000 | 30 30 30 30 30 30 30 | 35 或 70 | |||
1000 1500 2000 2500 3000 3500 4000 | 60 60 60 60 60 60 60 | ||||

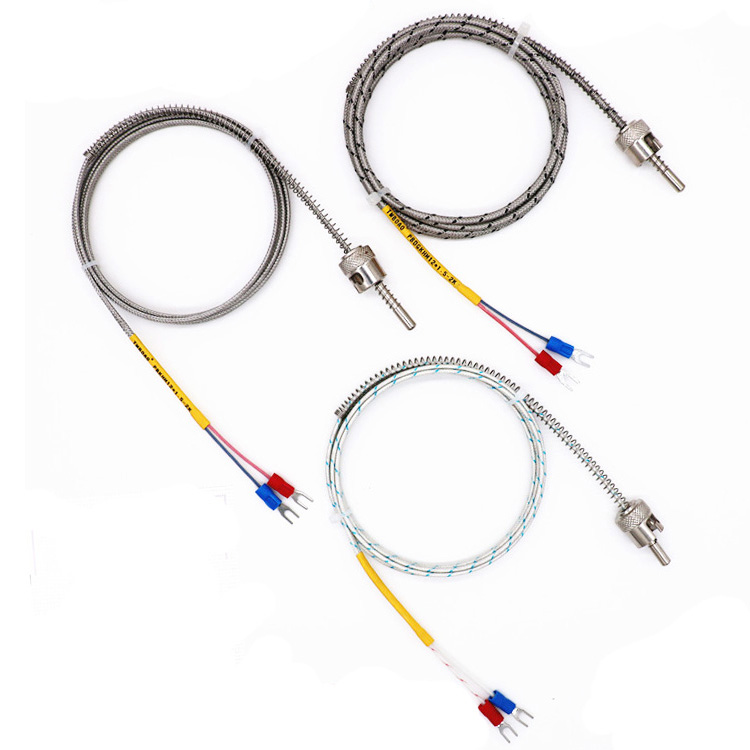

卡簧热电偶带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点,适用于塑料挤 出机、轻纺、食品等工业。
